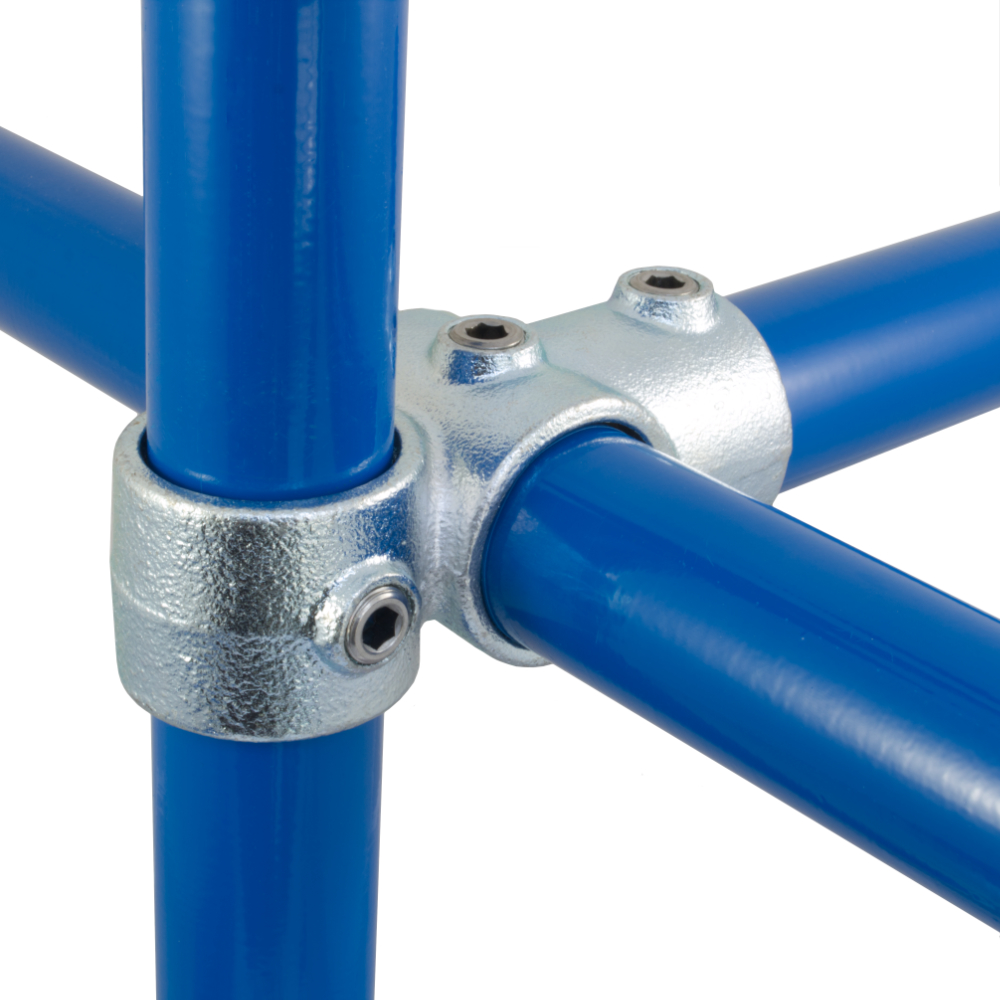

165 - Raccord croix décalé + té

Souvent utilisé dans les rayonnages et structures similaires, il est généralement préférable que le tube vertical d'être à l'extérieur de la structure (selon la photo) pour une stabilité maximale. Les tubes à travers ne peuvent pas être joints à l'intérieur du raccord.

Données & Dimensions produit

Taille a (mm) b (mm) Poids (kg) Box Qty* Part No
  B34   46   40   0.48   54   165-B34
  C42   60   49   0.69   35   165-C42
  D48   68   55   0.86   30   165-D48
  E60   84   68   1.33   15   165-E60

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
