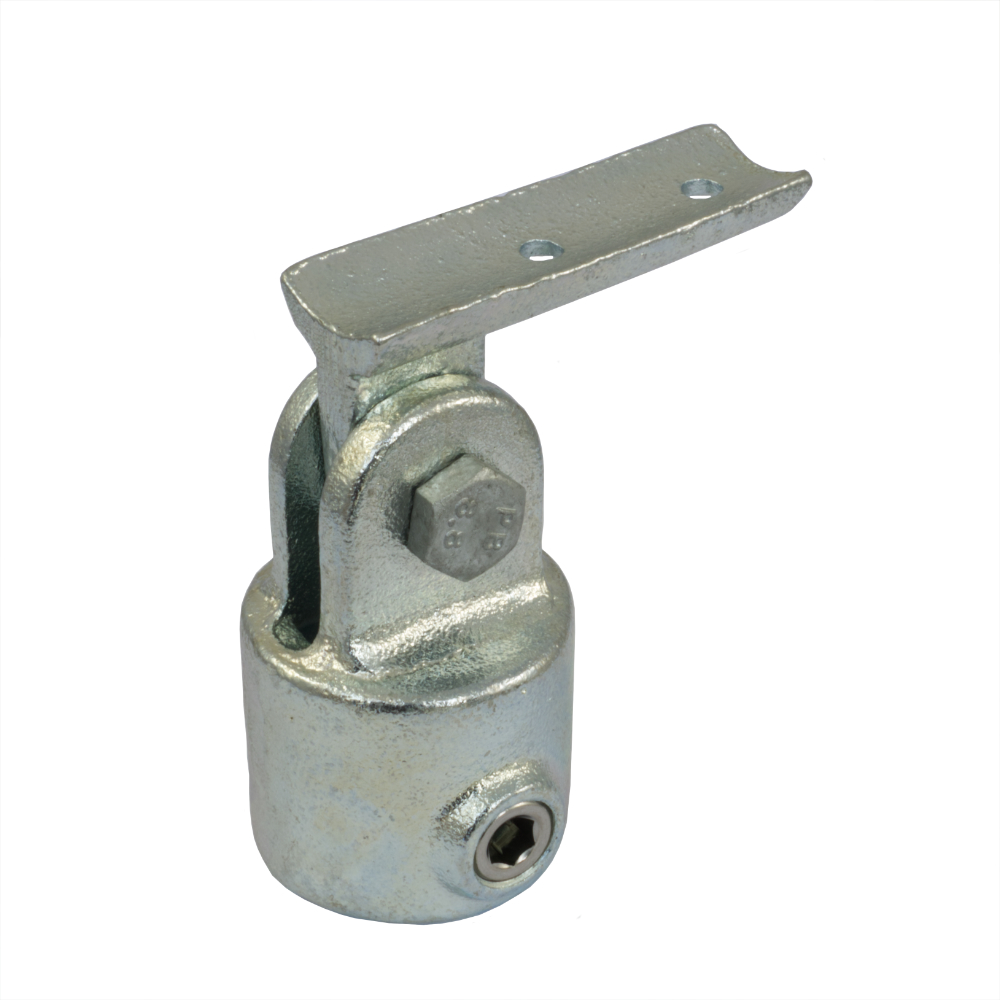

751 - Raccord assist type selle

Raccod assist type selle pour attacher une main courante autoportante à un poste à la verticale sur un angle variable. Le 751 Interclamp faciliter le montage est livré avec la selle 751m , 173F pivotant femelle, boulon et un écrou non assemblés .
Le 751 Interclamp raccord est conçu pour support intermédiaire de tubes de main courante galvanisés horizontales où aucun assemblage des tubes sont nécessaires. Ils sont également utilisés lors du montage de la 724 Assist main courante terminaison au poteau vertical .
Bien que les selles de rivet sur ​​Assist raccords sont principalement conçus pour être bien ajusté sur les tubes C42 de diamètre , ils peuvent également accueillir des tubes D48 avec un léger espace central lorsqu'il est monté . S'il vous plaît noter , cependant, que pour les applications pertinentes du Royaume-Uni , les mains courantes de taille D48 ne répondent pas aux exigences dimensionnelles de la réglementation Disability Discrimination Act ( DDA ) et des règles de construction Partie M :2004.



Données & Dimensions produit

Taille a (mm) b (mm) c (mm) Poids (kg) Box Qty*
  C42   87   26   31   0.59   50
  C42/D48   -   -   -   0.66   50

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
