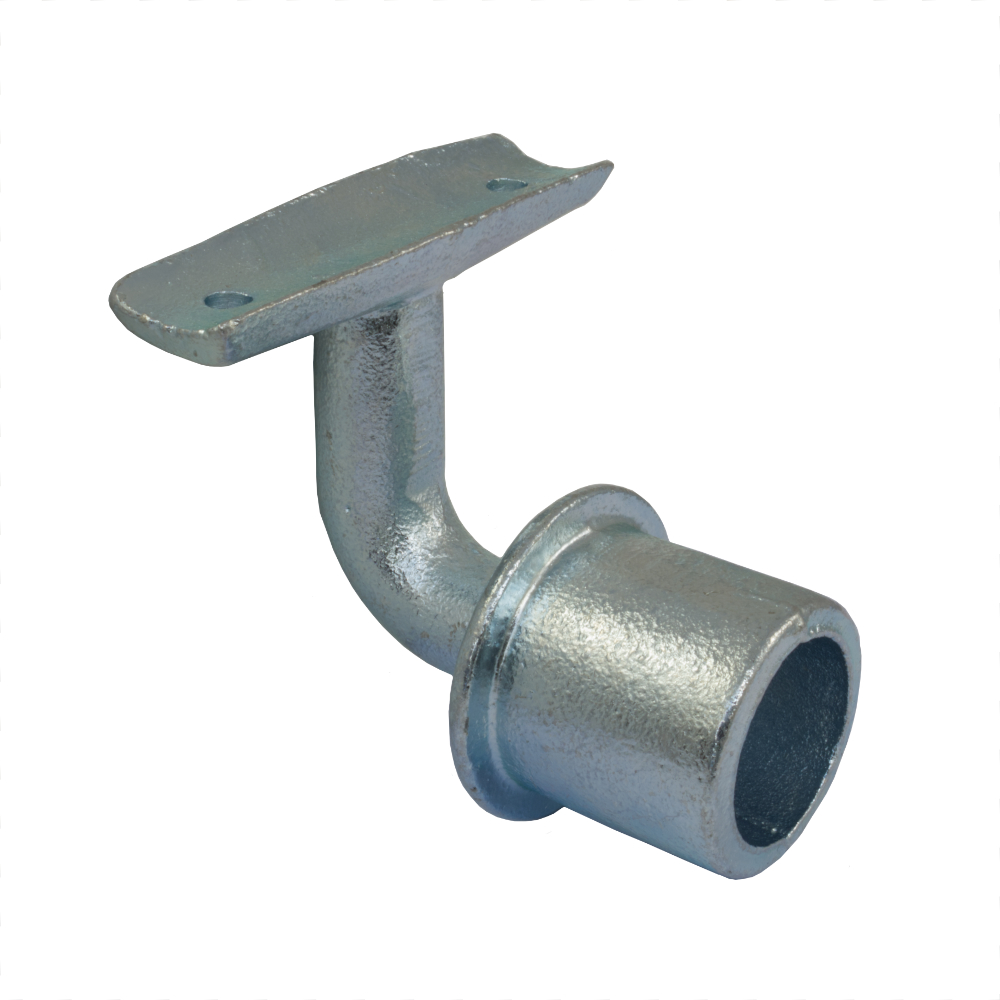

748 - Raccord type selle pivotante support interne

Raccord assist type selle pivotante support interne pour attacher une main courante pour un montant à tout angle lorsqu'il est utilisé en conjonction avec le type 101 ou 125 pour un seul rail ou tapez 104 pour un double rail. Rivets ou des vis auto-perceuses peuvent être fournis séparément à un coût supplémentaire.

Bien que de type selles raccords sont principalement conçus pour être bien ajusté sur les tubes C42 de diamètre , ils peuvent également accueillir des tubes D48 avec un léger espace central lorsqu'il est monté . S'il vous plaît noter , cependant, que pour les applications pertinentes du Royaume-Uni , les mains courantes de taille D48 ne répondent pas aux exigences dimensionnelles de la réglementation Disability Discrimination Act ( DDA ) et des règles de construction Partie M : 2004 .



Données & Dimensions produit

Taille a (mm) b (mm) c (mm) Poids (kg) Box Qty*
  C42   80   38.5   90   0.50   60

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
