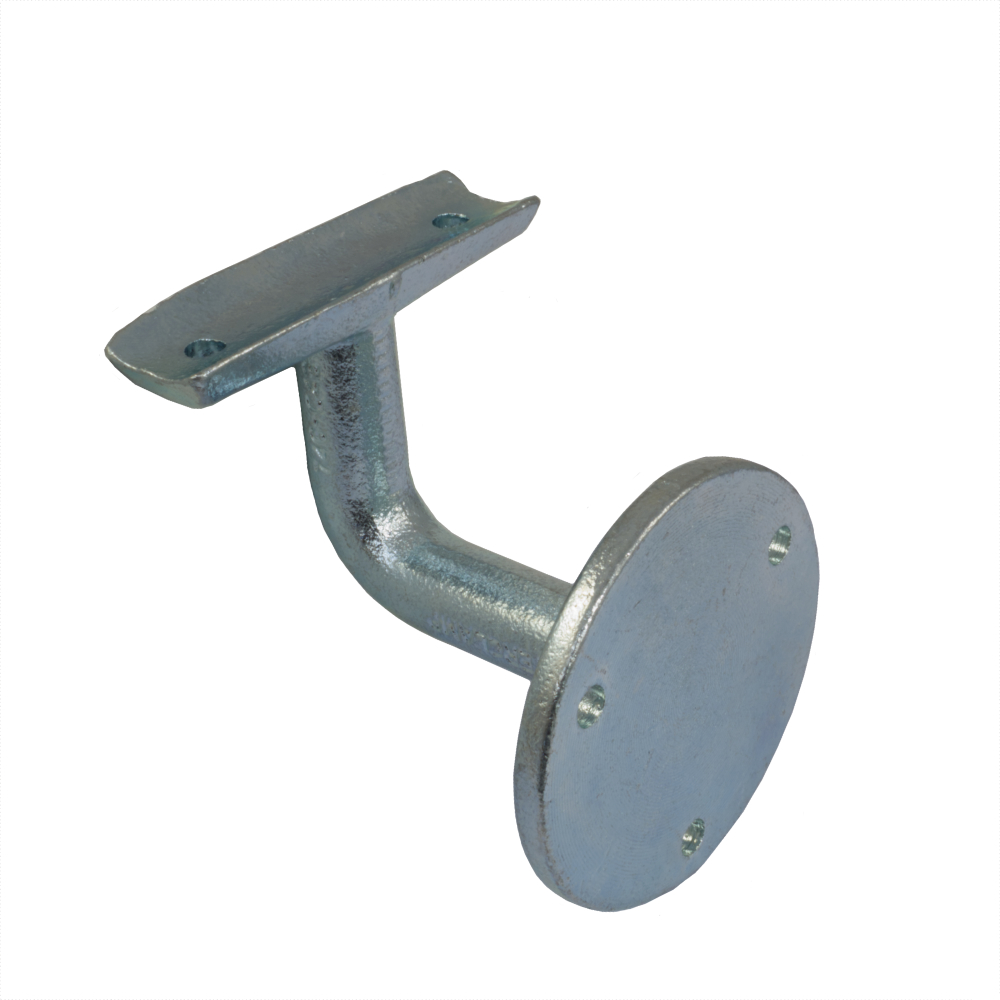

746 - Raccord assist type selle

Raccord assist type selle pour fixer la main courante à un mur à un angle quelconque. Rivets ou des vis auto-perceuses peuvent être fournis séparément à un coût supplémentaire .
Bien que de type selles raccords assist sont principalement conçus pour être bien ajusté sur les tubes C42 de diamètre , ils peuvent également accueillir des tubes D48 avec un léger espace central lorsqu'il est monté.

S'il vous plaît noter, cependant, que pour les applications pertinentes du Royaume-Uni , les mains courantes de taille D48 ne répondent pas aux exigences dimensionnelles de la réglementation Disability Discrimination Act ( DDA ) et des règles de construction Partie M : 2004.

Données & Dimensions produit

Taille a (mm) b (mm) c (mm) d (mm) e (mm) Poids (kg) Box Qty*
  C42   80   76.5   90   63   81.5   0.58   50

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
